A フレキシブル導体機械的な柔軟性を維持しながら電流を効率的に伝達するように設計された導電体の一種です。単線や硬い材料で作られた硬質導体とは異なり、フレキシブル導体は、細かく撚られた銅またはアルミニウムのワイヤを束ねて構成され、多くの場合、保護シースに包まれています。この構造により、破損することなく曲げ、ねじり、移動できるため、自動車、再生可能エネルギー、ロボット工学、配電などの産業における動的な用途に最適です。
今日の自動化とエネルギー効率の時代では、電気コンポーネントの柔軟性がこれまで以上に重要になっています。機械、ロボット アーム、再生可能エネルギー システムには、一定の動作、振動、さまざまな温度条件に耐えられる配線ソリューションが必要です。フレキシブル導体は、このような要求の厳しい環境に必要な信頼性と耐久性を提供し、最小限のメンテナンスで継続的なパフォーマンスを保証します。
さらに、システム設計の小型化と軽量化への世界的な傾向により、占有スペースを減らしながら最適な通電容量を提供する高導電性材料の需要が高まっています。フレキシブル導体はこれらのニーズを満たし、導電性、柔軟性、熱安定性の完璧な組み合わせを提供します。
フレキシブル導体の優位性は、機械的適応性、電気効率、寿命。以下は、現代のエンジニアリング用途に欠かせない主な利点です。
| 特徴 | 説明 |
|---|---|
| 柔軟性 | 複数の細いストランドで設計されており、疲労や破損がなく、スムーズな曲げや動きを可能にします。 |
| 耐久性 | 振動、摩擦、繰り返しの動きに強く、長寿命を保証します。 |
| 高い導電性 | 通常は、最大の電流を流すために錫メッキ銅または焼き鈍し銅で作られています。 |
| 熱抵抗 | 劣化することなく高い動作温度に耐えることができます。 |
| 軽量設計 | 電気的性能を維持しながらシステム全体の重量を軽減します。 |
| 耐食性 | 錫やニッケルなどの保護コーティングは酸化や腐食を防ぎます。 |
| 安全性と信頼性 | 機械的ストレス下でも安定した電気接続を保証します。 |
フレキシブル導体は特に好まれます。電気自動車（EV）, 太陽エネルギーシステム、 そして航空宇宙用途、動的配線の必要性が不可欠な場合。たとえば、EV のバッテリー接続には、緩んだり亀裂が生じることなく、一定の振動や温度変化に対応できる導体が必要です。同様に、ソーラーパネルでは、風の動きやパネルの傾きにもかかわらず、一貫した電気の流れを維持するために柔軟な導体が使用されています。
また、そのコンパクトな構造により、エンジニアはより緻密で効率的なレイアウトを設計できるようになり、エネルギー伝達効率が向上し、電磁干渉が軽減されます。これにより、パフォーマンスが向上するだけでなく、長期的なメンテナンスやシステムのダウンタイムのコストも削減されます。
フレキシブル導体は次の原理に基づいて機能します。多撚線構造、数百または数千の細いストランドが結合されて単一のケーブルが作成されます。各ストランドは酸化を防ぐために絶縁またはコーティングされており、これらにより最小限の抵抗で電流が均一に流れることができます。この柔軟性により、導体は機械的応力を吸収できるため、動きの多い環境に適しています。
現在の伝送:細い銅のより線により、抵抗損失が低減され、均一な電流が流れます。
機械的な柔軟性:より線構成により、導体にひび割れを起こすことなく自由に動くことができます。
熱安定性:効率的に熱を放散する構造により、高負荷時でも安定した性能を維持します。
振動吸収性：繰り返し動作や外部振動による機械疲労を軽減します。
自動車産業:電気自動車、バッテリー相互接続、エンジンルームに使用されます。
再生可能エネルギー システム:頻繁に動きが起こる風力タービンやソーラーパネルには不可欠です。
ロボティクスとオートメーション:ロボットアームと制御システムに一定の動きで電力を供給します。
配電ユニット:開閉装置、変圧器、サーキットブレーカーの柔軟な接続。
航空宇宙と防衛:軽量で耐振性のあるシステムに適用されます。
家電：折りたたみ式デバイス、ウェアラブル、小型家電に使用されます。

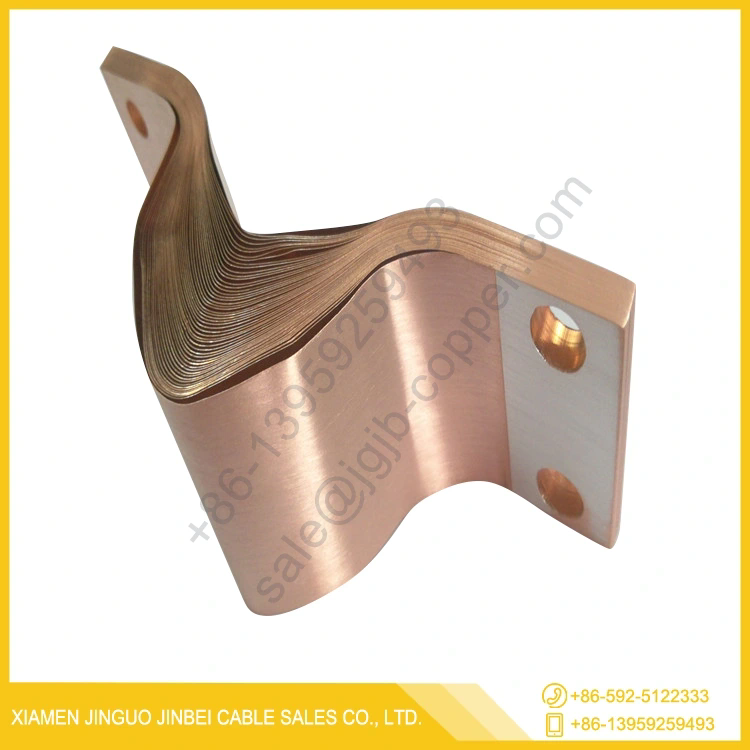

フレキシブル導体は通常、次のようなさまざまな形式で製造されます。編組導体、積層コネクタ、フレキシブルバスバー。各タイプは、特定の電気負荷要件、設置条件、環境要因に合わせてカスタマイズされています。たとえば、積層コネクタは電力貯蔵システムで抵抗と熱の蓄積を低減するために使用されますが、編組導体は極端な動きへの耐久性が要求される用途に好まれます。
のフレキシブル導体の未来は、電化、スマート製造、再生可能エネルギーに向けた世界的な変革と密接に関係しています。業界が次の方向に移行するにつれて、持続可能で高効率な設計、フレキシブル導体は、システムの信頼性とエネルギー性能を向上させる上で極めて重要な役割を果たします。
電気自動車 (EV) とハイブリッド システムの急速な普及により、コンパクトなスペース内で大電流負荷を処理できる導体に対する需要が急増しています。フレキシブルな銅バスバーと編組導体は現在、軽量化と通電効率の向上を目指して設計されています。メーカーが注力しているのは、高密度フレキシブル導体熱の発生を抑え、車両の効率を向上させます。
太陽光発電所や風力発電所では、環境の動きを受ける動的システムにはフレキシブル導体が不可欠です。新しい材料の革新ニッケルコーティングされた銅と柔軟なアルミニウム合金、過酷な気候でも優れた耐食性と長期耐久性を提供します。
世界的なシフトインダストリー4.0ロボットや自動化された環境での繰り返し動作に耐えられる動的配線システムの必要性が高まっています。柔軟な導体により、中断のないデータと電力の流れが保証され、スマートな生産ラインとデジタル化された工場の信頼性がサポートされます。
将来の指揮者が組み込むことが期待されるナノコーティング技術, 強化された断熱材、 そして熱放散構造。これらのイノベーションは、より高い伝導率、より優れた熱管理、および連続動作下での寿命の向上を実現するのに役立ちます。
環境規制が強化される中、メーカー各社は環境に優しい生産方法そしてリサイクル可能な素材。鉛フリーのコーティングとエネルギー効率の高い製造プロセスは、現在業界全体で標準になりつつあります。
フレキシブル導体技術の継続的な開発は、高性能、長寿命、持続可能な電気ソリューション世界的な炭素削減目標と一致しています。機械的な柔軟性と電気効率の相乗効果が、次世代の電気インフラストラクチャを定義します。
Q1: フレキシブル導体にはどのような材料が最も一般的に使用されていますか?
フレキシブル導体は主に以下から作られています。錫メッキ銅, 裸銅、 またはニッケルメッキ銅。これらの材料は、高い導電性、柔軟性、耐食性を備えています。錫またはニッケルのコーティングにより酸化に対する保護が強化され、湿気の多い環境や高温の環境でも安定した性能が保証されます。
Q2: フレキシブル導体の寿命は通常どれくらいですか?
フレキシブル導体の寿命は、負荷容量、環境条件、動作頻度などの要因によって異なります。ただし、プレミアムグレードの銅で作られ、耐久性のある絶縁体で保護された高品質のフレキシブル導体は長持ちします。15年以上工業環境でも電気的性能の低下を最小限に抑えます。
業界がよりスマートで効率的なシステムに向けて進化し続けるにつれて、JGJBフレキシブル導体精密エンジニアリング、信頼性、パフォーマンスで傑出しています。動的な電気システムのニーズを満たすように設計された JGJB 導体は、先進的な材料と優れた製造プロセスを組み合わせて、最適な導電性、柔軟性、寿命を保証します。
自動車および再生可能エネルギーから産業オートメーションおよび家庭用電化製品に至るまで、JGJB は革新性と耐久性を強化するフレキシブル導体ソリューションを提供します。各製品は国際基準を満たすために厳格な品質管理を受けており、すべての用途で一貫したパフォーマンスを保証します。
カスタム仕様、詳細な製品データ、または次のプロジェクトに関する専門家による相談については、
お問い合わせ今日はその方法について詳しく学びますJGJB フレキシブル導体システムの効率と信頼性を向上させることができます。
