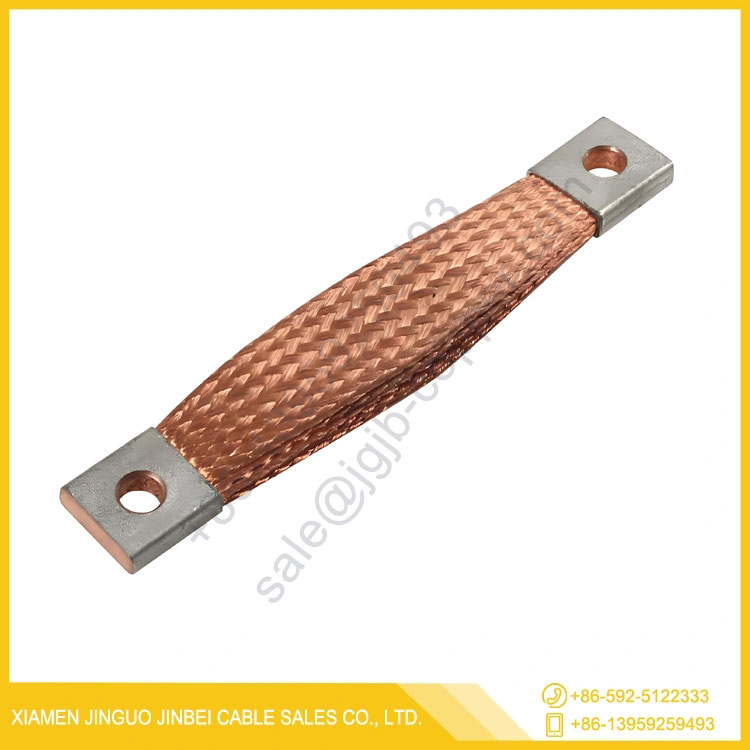

編組銅銅編組または銅線編組としても知られる、細い銅線の複数のストランドを管状または平坦な形状に織り合わせて構成される柔軟な電気導体です。優れた導電性、柔軟性、耐久性が広く知られており、エレクトロニクスや電力伝送から自動車や航空宇宙システムに至るまでの業界で不可欠なものとなっています。
固体銅導体とは異なり、編組銅は電気効率を損なうことなく優れた柔軟性を提供します。この機能により、狭い空間や動的な空間での動き、耐振動性、効率的な電流の流れが必要なアプリケーションに最適です。
コア製品の概要
編組銅は通常、錫メッキ、裸メッキ、銀メッキのタイプに分類され、それぞれ特定の動作環境に適しています。
裸銅編組: 低腐食環境で最大の導電性を提供します。
錫メッキ銅編組: 耐酸化性が強化されており、湿気の多い用途や海洋用途に適しています。
銀メッキ銅編組: 高周波または高温条件で使用され、最高のパフォーマンスを実現します。
銅編組の主要な技術仕様
| パラメータ | 仕様範囲 | 説明 |
|---|---|---|
| 材料 | 高純度電解銅 (≥99.95%) | 低抵抗で安定した性能を実現 |
| ストランド直径 | 0.05mm～0.30mm | 編組の柔軟性と電流容量を決定します |
| 断面積 | 1 mm² ～ 500 mm² | 総電流容量を定義します |
| 表面処理 | 裸 / 錫メッキ / 銀メッキ | 腐食と酸化から保護します |
| 動作温度 | -55℃～+200℃ | 過酷な環境や変化しやすい環境に最適 |
| 電気伝導率 | ≥ 58 MS/分 | 標準的な銅線の性能と同等 |
| 抗張力 | 200 – 400 N/mm² | 負荷がかかった状態でも機械的耐久性を提供します |
電化、再生可能エネルギー システム、柔軟な電力経路を必要とする小型デバイスへの世界的な動きにより、編組銅の需要が急増しています。産業が近代化するにつれて、編組銅などの導電性材料の信頼性は、エネルギー効率、性能の安定性、および安全性の遵守に直接影響を与えます。
銅編組の価値は、その導電性だけでなく、構造的適応性にもあります。純銅は静的な環境では効率的ですが、柔軟性、耐振動性、寿命が重要な場合には編組銅が比類のない利点をもたらします。
銅編組の主な利点:
卓越した柔軟性:
織り構造により、ひび割れや破損を起こすことなくスムーズに曲げたりねじったりすることができるため、ロボットアーム、移動機械、接地システムなどの動的な設置に最適です。
強化された振動吸収性:
編組銅は機械的応力と振動を吸収し、動きの激しい環境でのワイヤの疲労を防ぎ、電気接続の寿命を延ばします。
優れた放熱性:
編組構造により効率的な熱伝達が促進され、過熱のリスクが軽減され、長期間の動作期間にわたって一貫した伝導性が確保されます。
耐食性と長期信頼性:
錫メッキまたは銀メッキを施すと、編組銅は酸化に強く、湿気の多い条件や腐食性の条件下でも耐用年数が長くなります。
高電流容量:
複数のストランドにより表面積が増加し、高周波での表皮効果損失が低減されます。これは高速データ システムやパワー エレクトロニクスにとって重要です。
カスタマイズ可能なデザイン:
さまざまな直径、織り密度、コーティングが用意されている編組銅は、接地ストラップ、シールド、接着、エネルギー分配用途向けに設計できます。
業界を超えたアプリケーション:
自動車: バッテリー接地ストラップ、電気自動車配電、EMI シールド。
再生可能エネルギー: 太陽光インバーター接続、太陽光発電モジュールの接地。
航空宇宙および防衛: 極限の条件下でも軽量で柔軟な動力伝達。
産業機器: モーター、変圧器、フレキシブル電源バスバーの接続。
電気通信: 敏感な電子部品の RF シールドと接地。
要約すると、編組銅の構造的および電気的利点により、編組銅は、性能と信頼性の両方が譲れない高度な電気システムにおいて不可欠なコンポーネントとなっています。
銅編組の製造プロセスでは、精密工学と冶金学の専門知識が組み合わされています。各ストランドは高導電性銅線から引き出され、その後、均一な張力と対称性を確保するために自動織機を使用して編組されます。耐食性と機械的強度を高めるために、電気めっきまたは溶融めっきプロセスを通じて錫めっきや銀めっきなどの表面処理が追加されます。
製造手順:
銅伸線：生の銅を均一な細いストランドに精製します。
アニーリング: ワイヤーを柔らかくして柔軟性を高め、脆性を軽減します。
編み込み: 複数のストランドを織り交ぜて、管状または平らな編み込みを形成します。
メッキまたはコーティング: 酸化を防ぐために錫、ニッケル、または銀を塗布します。
切断と結線: 顧客の要件に基づいて長さ、コネクタ、または端子をカスタマイズします。
編組銅開発の新たなトレンド:
環境に優しい製造:
鉛フリーの錫めっきとリサイクル可能な銅材料の採用の拡大は、世界的な持続可能性の目標をサポートします。
スマートシステムとの統合:
IoT および EV 技術の進歩に伴い、電流、温度、摩耗を監視するためのハイブリッド絶縁層とセンサーを備えた編組銅が開発されています。
小型軽量化設計：
エレクトロニクスおよび航空宇宙産業では、スペースを最適化し、重量を削減するために、より薄く、より効率的な編組銅のバリエーションが求められています。
高周波互換性:
新しい設計は表皮効果の低減に取り組み、5G、EV、高速通信システムのパフォーマンスを向上させます。
高度なコーティング:
ナノ銀メッキやポリマーハイブリッドコーティングなどの革新により、導電性と化学物質への曝露に対する耐性が向上しています。
これらの技術トレンドにより、銅編組は、電化、再生可能エネルギー、インテリジェント製造への世界の移行に沿った将来対応のソリューションとして位置づけられています。
Q1: 電気システムにおける編組銅の性能を決定する要因は何ですか?
A1: 銅編組の性能は、ストランド数、織り密度、断面積、表面処理によって異なります。素線数が増えると柔軟性が高まり、断面積が増えると電流容量が高まります。裸編組、錫メッキ編組、銀メッキ編組の選択は、環境条件によって異なります。錫メッキは耐食性を目的に、銀メッキは高温または高周波用途向けに、裸編組は一般用途に対応します。
Q2: 銅編組は接地と送電の両方に使用できますか?
A2: はい。銅編組は非常に多用途です。その柔軟性と導電性により、電気パネル、バッテリー端子、変圧器の接地ストラップとして最適です。電力伝送には、平坦または管状の編組銅導体が使用され、可動ジョイントや高振動環境に安定した電流を供給し、安全性と効率性の両方を確保します。
Q3: 編組銅はエネルギー効率にどのように貢献しますか?
A3: 銅編組により電気抵抗と熱の蓄積が最小限に抑えられ、エネルギーがシステム内をより効率的に流れることができます。機械的ストレス下でも安定した電流を維持する機能により、電力損失とシステムのダウンタイムが軽減され、長期的な運用コストの削減に貢献します。
Q4: 銅編組シールドと銅箔シールドには違いがありますか?
A4: はい。どちらも電磁シールドを提供しますが、銅編組は優れた柔軟性と機械的強度を備えており、動的用途や屋外用途に適しています。銅箔は、密閉された筐体または堅固な筐体内の静電気シールドに適しています。
産業が電化と自動化に向けて進化する中、編組銅は安全で効率的なエネルギー伝達の基礎であり続けます。再生可能エネルギー、電動モビリティ、スマートグリッドシステムへの注目が高まるにつれ、柔軟性、信頼性、寿命を兼ね備えた高性能導電性材料の需要が高まり続けています。
今後数年間で、データ伝送、熱管理、機械的適応性が交差する高度なシステムに編組銅が統合されることが期待されます。メーカーは、パフォーマンスを犠牲にすることなく環境への影響を削減する、環境効率の高い生産にも注力しています。
のような企業神宮甚平はこの進化の最前線に立っており、世界の電気規格を満たす編組銅製品を設計しながら、産業、自動車、電力システム向けにカスタマイズされたソリューションを提供しています。精度、品質、革新性への取り組みにより、すべての銅編組導体が最も要求の厳しいアプリケーションでも一貫したパフォーマンスを発揮できるようになります。
詳細、テクニカル サポート、またはカスタム編組銅ソリューションについては、お問い合わせお客様の具体的な要件について話し合い、Jinguo Jinbei の高度な銅製品がどのように次世代の電気システムに力を与えることができるかを確認してください。
