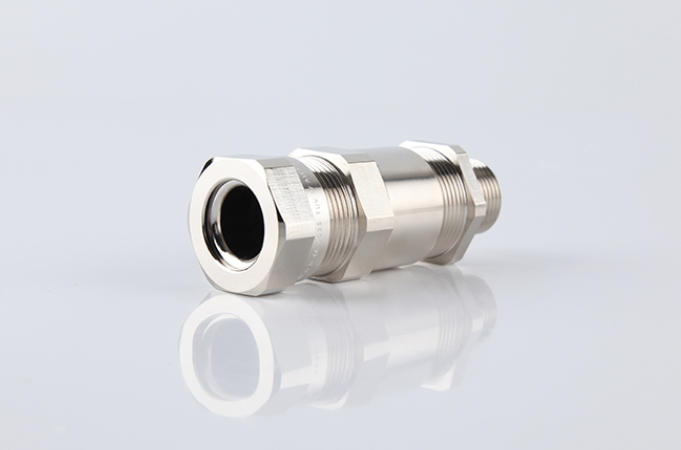

HSM-EX2 装甲防爆メタルケーブル防水ジョイントは、防爆要件を備えた電気機器の配線に適しています。高品質の金属材料で作られた構造は頑丈で、外装ケーブルを効果的にクランプして保護できます。防爆性能に優れ、火炎の延焼を安全に防ぐことができ、また、高い保護レベルを備えた優れた防水・防塵機能も備えています。石油産業や化学産業など、可燃性、爆発性、過酷な環境で広く使用されています。
HSM-EX2 装甲防爆メタルケーブル防水ジョイントは、防爆要件を備えた電気機器の配線に適しています。高品質の金属材料で作られた構造は頑丈で、外装ケーブルを効果的にクランプして保護できます。防爆性能に優れ、火炎の延焼を安全に防ぐことができ、また、高い保護レベルを備えた優れた防水・防塵機能も備えています。石油産業や化学産業など、可燃性、爆発性、過酷な環境で広く使用されています。
材質：外部金属は真鍮にニッケルメッキ、シール材はシリコーンゴム
保護レベル: 指定されたチェックポイント範囲内で、保護レベルは IP68 に達することができます。
温度：-40℃～130℃
防爆等級：Ex db IIC Gb Ex tb IIIC Db
防爆証明書番号: TUV 17 ATEX 8014X IECEx TUR 17.0008X
性能: RoHS テストに合格
| 記事番号 |
ねじ寸法 |
クランプ範囲1 mm |
クランプ範囲2 mm |
ねじ径を小さくする |
ねじの長さ |
H |
レンチのサイズ |
包装単位 |
| HSM-EX2 |
M16×1.5 |
6~12 |
4~10 |
16 |
15
|
61 |
26 |
9 |
| HSM-EX2 |
M20×1.5 |
10~15 |
8~13 |
20 |
15 |
67.5 |
30 | 9 |
| HSM-EX2 |
M25×1.5 |
14~18 |
12~16 |
25 |
15 |
67.5 |
34 | 9 |
| HSM-EX2 |
M30×2.0 |
17~23 |
15~21 |
30 |
20 |
71 |
45 | 4 |
| HSM-EX2 |
M32×1.5 |
22~27 |
20~25 |
32 |
15 |
71 |
50 |
4 |
| HSM-EX2 |
M40×1.5 |
26～33 |
24~31 |
40 |
15 |
71 |
55 |
4 |
| HSM-EX2 |
M50×1.5 |
32～41 |
27~35 |
50 |
15 |
80 |
65 |
1 |
| HSM-EX2 |
M56×2.0 |
40~49 |
35~43 |
56 |
20 |
80 |
75 |
1 |
| HSM-EX2 |
M63×1.5 |
48~57 |
42～50 |
63 |
20 |
81 |
80 |
1 |
