アモイ金国金北ケーブル販売有限公司は、次のテーマに密接に関連しています。センサーケーブル最新の信号伝送環境における干渉やノイズを防ぐためにシールドが不可欠となる産業システムにおけるパフォーマンス。
多くのオートメーションおよびエネルギー システムでは、制御ケーブルは強い電磁条件下でも安定した信号を送信することが期待されています。この記事では、複雑な産業用途で信号の完全性と動作の安定性を確保するためにシールド線構造が広く採用されている理由を探ります。
現代の工業現場は電気的に「静か」であることはほとんどありません。風力タービンや電力開閉装置から船舶の制御室やエネルギー貯蔵システムに至るまで、電磁活動はあらゆる場所に存在します。モーターは始動および停止し、コンバーターは高周波でスイッチングし、大きな送電線は継続的に電磁界を放射します。
A センサーケーブルこのような環境で動作すると、単純だが重大な問題に直面します。それは、不要な干渉により、送信される信号が歪んだり弱くなったりする可能性があるということです。わずかな外乱でも、不正確な読み取り、応答の遅延、またはシステムの動作の不安定につながる可能性があります。
一般的な干渉源には次のものがあります。
- モーター制御に使用される可変周波数ドライブ (VFD)
・高圧開閉装置
- 近くの電源ケーブルが信号線と平行に走っている
- 無線通信システムおよび RF デバイス
- メカニカルリレー切り替えイベント
適切な保護がないと、コントロール ケーブルはアンテナのようにこれらの妨害を簡単に拾ってしまう可能性があります。
シールドは保護バリアとして機能します。外部の電磁ノイズが導体に侵入するのではなく、干渉を方向転換または吸収して、内部信号を安定に保ちます。これは、小さな電圧変化が重要なデータを表す高精度監視システムにおいて特に重要です。
シールド構造は単なるオプションの機能強化ではなく、要求の厳しい環境ではしばしば必須となります。中心となるアイデアはシンプルです。信号パスを外部の電気的影響から隔離するということです。

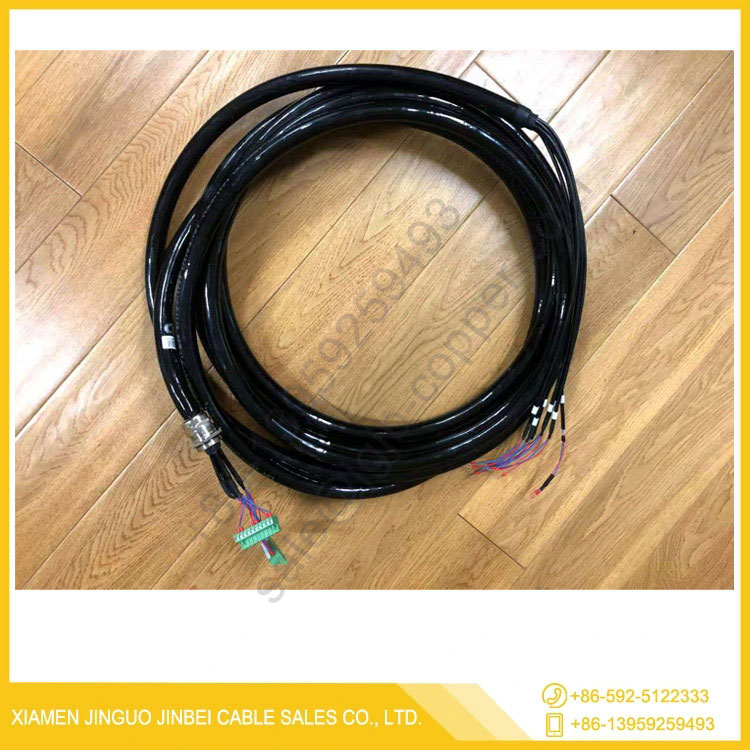

Xiamen Jinguo Jinbei Cable Sales Co., Ltd. が開発した製品システムでは、フレキシブルな制御ケーブル設計に、VDE0295 / IEC228 クラス 5 規格に準拠した細い銅より線導体とともにシールドの概念が組み込まれていることがよくあります。
最新のシールド構造には通常、次のものが含まれます。
- 柔軟性を高める細い銅より線導体
- 機械的および化学的耐性を備えた TPE または PVC 絶縁層
- ツイストコア配置によりクロストークを低減
- EMI保護のための金属シールド層（編組またはフォイル）
- 動きと耐摩耗性を考慮して設計された耐久性のある外側シース
この層状構造により、
静的条件と動的条件の両方で動作できます。
材料の選択は長期安定性に大きな役割を果たします。
- TPEコンパウンド：低温での優れた柔軟性
- PVC ブレンド: 耐薬品性とコストパフォーマンスのバランス
- 高弾性断熱材: 可動システムでの繰り返しの曲げをサポート
これらの材料は、何百万回もの動作サイクルの後でもケーブルが一貫した電気的性能を維持するのに役立ちます。
シールド設計は、信頼性が交渉の余地のないシステムで広く使用されています。
一般的なアプリケーション環境には次のものがあります。
・風力発電システム
- 電力開閉器監視ユニット
- 海洋制御および航行システム
- 新しいエネルギー貯蔵および変換システム
- 自動機械生産ライン
これらのシナリオでは、センサーケーブル振動、動き、電気ノイズに同時に耐える必要があります。
ドラッグ チェーン システムなどの動的設置では、ケーブルが繰り返し曲げられたり伸びたりします。これらの環境向けに設計された製品は、多くの場合、最大 300 万回の曲げサイクルをサポートし、信号劣化のない長い動作寿命を保証します。
| 特徴 | シールド構造 | 非シールド構造 |
| EMI耐性 | 高い | 低い |
| 信号の安定性 | 強い | 変数 |
| 機械的耐久性 | 強化された (適切なシース付き) | 基本 |
| 適切な環境 | 工業用・高騒音用 | 低騒音屋内 |
| モーションシステムの一般的な寿命 | 長期 (数百万サイクル) | 限定 |
この比較は、シールドが多くのアプリケーションで標準要件となっている理由を浮き彫りにします。
ケーブルエンジニアリングにおける大きな進化は、柔軟性とシールドの統合です。モーション システムでは、ケーブルは信号を送信するだけでなく、連続的な動きにも耐える必要があります。
高度で柔軟な設計の主な特徴は次のとおりです。
- 機械的バランスを保つために絶縁コアをきつくねじる
- 制御された曲げ動作のためのコンパクトなケーブル形状
- 表面疲労を軽減する耐摩耗性の外層
- ドラッグチェーンルーティングシステムとの互換性
これらの機能により、高頻度の動作環境でも一貫したパフォーマンスを維持できます。
信頼性を確保するために、多くの産業用ケーブルは国際規格と認証システムに基づいてテストされています。
一般的なベンチマークには次のものがあります。
- VDE0295 / IEC228 クラス 5 導体構造
- 安全性とパフォーマンスのためのCEおよびTÜV準拠
- 制限物質の排除を保証する RoHS 要件
- システム互換性のための EN50085-1 および EN50085-2-3 テスト
さらに、関連システムで使用されるカスタマイズされたフレキシブル導体および接地線は、UL 認証および船級協会の承認に合格する可能性があり、規制産業での世界的な展開をサポートします。
電気ノイズは常に目に見えるわけではありませんが、その影響はシステムの不安定性で測定できます。シールドは、次の 3 つの主なメカニズムによってノイズを低減します。
1. 電磁波の反射：金属シールドは外部電磁場を導体から反射します。
2. 吸収と接地:干渉電流は安全に接地経路にリダイレクトされます。
3. 容量結合の低減:ツイストペア構造により、内部信号の相互作用が軽減されます。
これらのメカニズムを組み合わせることで、センサーケーブル干渉の多いゾーンでも一貫したデータの整合性を維持します。
産業環境向けのケーブル システムを設計または選択する場合、いくつかの実際的な要因がパフォーマンスに影響します。
- インストール環境 (静的または動的)
・高圧機器からの距離
- 必要な信号感度レベル
- 運動システムからの機械的ストレス
- 温度変動 (固定設備では -40°C ～ +90°C)
柔軟なシステムでは、曲げ半径も重要です。多くの高度な設計により、次のことが可能になります。
- モバイル設置: 外径7.5×
- 固定設置: 6×外径
これらのパラメータは、長期間の動作における内部応力による損傷を防ぐのに役立ちます。
業界が自動化と再生可能エネルギーの統合に向けて移行するにつれて、信号の信頼性がますます重要になります。タービンの性能を監視する場合でも、開閉装置シーケンスを制御する場合でも、安定した通信によりシステムの安全性と効率が確保されます。
シールド設計により、これらの複雑なインフラストラクチャ内で安定した「神経システム」として機能し、予測不可能な電磁条件によって引き起こされるリスクを軽減します。
シールド線構造は、電気的に複雑な環境において安定した信号伝送を維持するための重要なソリューションであり続けます。最新のケーブル システムは、細い撚線導体、柔軟な絶縁材、保護シールド層を組み合わせることで、厳しい条件下でも耐久性と信号整合性の両方を実現します。
風力発電システムからエネルギー貯蔵ユニットに至るまでの実際の用途では、カスタマイズされたフレキシブル制御ケーブルや関連製品などの製品が使用されます。センサーケーブルXiamen Jinguo Jinbei Cable Sales Co., Ltd.が開発したソリューションは、エンジニアリング設計が中断や歪みのない信頼性の高い産業用通信を直接サポートする方法を示しています。
