世界的なエネルギー転換が加速し、電気機器が高電力密度に向かう中、銅積層フレキシブル コネクタと銅積層フレキシブル ジャンパは、その優れた導電性、耐振動性、耐疲労性、構造的柔軟性により、リジッド接続ソリューションに徐々に取って代わりつつあり、業界の議論の焦点となっています。

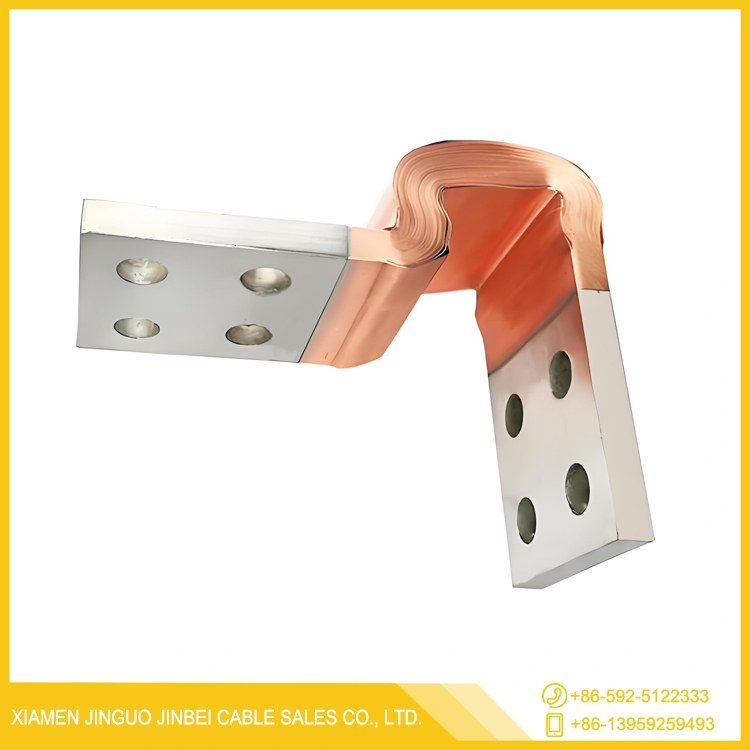

ここで説明するコア製品である銅積層フレキシブル コネクタとその派生ジャンパの技術的本質は、従来のケーブルまたはリジッド バスバー接続方法の最適化にあります。
一般的な技術仕様:
| パラメータ | 値の範囲 |
|---|---|
| 銅の純度 | ≥99.95% |
| 単一箔の厚さ | 0.05mm～0.50mm |
| コネクタの総厚さ | 2mm – 50mm (カスタマイズ可能) |
| 電流容量 | 100A – 10,000A+ |
| 動作温度 | -40℃～+280℃ |
| 電気抵抗率 | ≤0.017241 Ω・mm²/m (軟銅標準) |
| 絶縁耐力 | 最大 3,000V (絶縁体による) |
| 最小曲げ半径 | 5×厚さ |
| 耐振動性 | IEC 60068-2-6規格に適合 |
新エネルギー電池パック、高出力インバータ、鉄道輸送などの振動が起こりやすい環境では、従来の固定接続は破損したり接触抵抗が増加したりする傾向があります。最新の積層銅フレキシブル コネクタは、分子拡散溶接技術による多層高純度銅箔を使用して製造されており、溶接部で母材の 90% を超える引張強度を達成しています。
銅製フレキシブルベルトは、お客様の要件に応じてカスタマイズできます。
長さ範囲：50mm～5,000mm
終端仕上げ: 裸銅、錫メッキ、ニッケルメッキ、銀メッキ
絶縁ジャケット: PVC、シリコーンゴム、熱収縮チューブ、Nomex® アラミド紙
穴の仕様：丸、角、長穴。直径 M4 ～ M20
ブレード: 断面積 4mm² – 1,200mm²、柔軟性が高く、高周波振動環境に適しています。
ラミネート: 断面積 10mm² – 2,500mm²、高電流、低インピーダンスのアプリケーションに最適
電気自動車やエネルギー貯蔵システムにおける 800V 高電圧プラットフォームの普及に伴い、コネクタに対する耐電圧性能、通電容量、および電気化学的耐食性に関する要求が高まっています。 銅積層フレキシブル ジャンパーは、低インピーダンス (通常値 <0.1mΩ/m) と高い通電特性を備えており、バッテリー モジュール、インバーター、モーター コントローラーの接続に推奨されるソリューションとなっています。
高周波スイッチングや熱サイクル下でも安定した電力伝送を保証し、電圧降下とエネルギー損失を最小限に抑えます。柔軟な設計により、電気的な完全性を損なうことなく、機械的振動や組み立て公差に対応できます。さらに、銅ラミネート構造により、従来のフラット ケーブルと比較して耐疲労性が向上し、要求の厳しい EV および再生可能エネルギー用途での耐用年数が延長されます。
