低煙ハロゲンフリー難燃性 1kV ワイヤ、モデル WDZR-RE 0.6/1kV は、強化された火災安全性、環境保護、安定した電気的性能を必要とする用途向けに設計された電源ケーブルです。 中国のケーブル専門メーカーおよびサプライヤーである厦門金国金杯ケーブル販売有限公司によって開発および供給されたこの製品は、カスタマイズされた色と幅広い導体サイズをサポートしており、電力開閉装置、風力発電システム、船舶、および新エネルギーおよびエネルギー貯蔵プロジェクトに適しています。
当社の低発煙ハロゲンフリー難燃性1kV電線（WDZR-RE0.6/1kV）は、低発煙ハロゲンフリー難燃性の絶縁構造と高品質銅導体の組み合わせを採用しています。
世界中の開閉装置および風力発電の顧客への長期的なサプライヤーとして、当社は安定した品質管理、厳格な試験基準、実際の作業条件での実用的な性能に重点を置き、顧客の火災リスクの軽減とシステムの安全性の向上を支援します。
導体: 裸銅または錫メッキ銅
断熱材: 低発煙ハロゲンフリー難燃性化合物
定格電圧: 0.6/1kV
定格温度:90℃
色: 顧客の要求に従ってカスタマイズ
この構造設計により、連続負荷条件下でも優れた柔軟性、絶縁均一性、および長寿命が保証されます。
| タイプ | ZC-RV-105℃ | 色 | カスタマイズされた | ||||

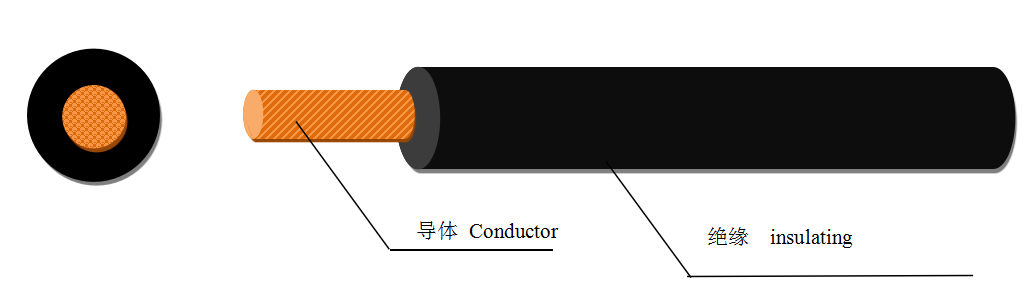

| 図面： 試験条件：1、ケーブル外径、導線外径2、 同心度 3、 印刷文字が正確かつ明確 4、 20℃ 導体抵抗が許容範囲内 5、 パッケージはきれいで傷なし | |||||||
| 導体 | 絶縁 | ||||||
| 断面積 mm2 | ワイヤー外径 | 抵抗値 ≤Ω/km | 厚さmm | 外径mm | |||
| ±0.004mm | 銅 | 錫メッキ銅 | 平均 | 最小 | 標準 | プロセス制御 | |
| 0.5 | ≤ 0.21 | 39.0 | 40.1 | 0.6 | 0.44 | 2.5 | 2.1-2.2 |
| 0.75 | ≤ 0.21 | 26.0 | 26.7 | 0.6 | 0.44 | 2.7 | 2.3-2.4 |
| 1 | ≤ 0.21 | 19.5 | 20.0 | 0.6 | 0.44 | 2.8 | 2.5-2.6 |
| 1.5 | ≤ 0.26 | 13.3 | 13.7 | 0.7 | 0.53 | 3.4 | 3.0-3.1 |
| 2.5 | ≤ 0.26 | 7.98 | 8.21 | 0.8 | 0.62 | 4.1 | 3.6-3.7 |
| 4 | ≤ 0.31 | 4.95 | 5.09 | 0.8 | 0.62 | 4.8 | 4.2-4.3 |
| 6 | ≤ 0.31 | 3.30 | 3.39 | 0.8 | 0.62 | 5.3 | 4.8-5.0 |
| 10 | ≤ 0.41 | 1.91 | 1.95 | 1.0 | 0.80 | 6.8 | 6.4-6.6 |
| 16 | ≤ 0.41 | 1.21 | 1.24 | 1.0 | 0.80 | 8.1 | 7.6-7.8 |
| 25 | ≤ 0.41 | 0.780 | 0.795 | 1.2 | 0.98 | 10.2 | 9.2-9.5 |
| 35 | ≤ 0.41 | 0.554 | 0.565 | 1.2 | 0.98 | 11.7 | 10.3-10.6 |
| 50 | ≤ 0.41 | 0.386 | 0.393 | 1.4 | 1.16 | 13.9 | 12.3-12.6 |
| タイプ | ZC-RV-105℃ | 色 | カスタマイズされた | |
| 定格温度 | 105℃ | |||
| 定格容量 | 0.5～1mm2 300/500V | 1.5～50mm2 450/750V | ||
| スパーク電圧 | 0.5～16mm2 6kV | 25～50mm2 10kV | ||
| ケーブル全体のAC耐電圧試験 | 2000V/5min 故障なし | 2500V/5min 故障なし | ||
| 抗張力 | 老化なし ≥ 12.5N/mm2 | |||
| 破断伸び | 老化なし ≥ 125 % | |||
低煙ハロゲンフリー難燃性 1kV ワイヤは、火にさらされた場合でも煙の密度が非常に低く、腐食性のハロゲンガスを放出しないため、機器への損傷が軽減され、作業員の安全性が向上します。
安定した電気特性
20℃で厳密に管理された導体抵抗
均一な絶縁厚さと優れた同心性
長期使用に耐える信頼性の高い通電性能
厳格な炎および電圧試験
AC耐電圧試験：3500V/5分間、破壊なし
品質検査基準
各低煙ハロゲンフリー難燃性 1kV ワイヤーは、厳格な品質管理手順に従って製造および検査されています。
ケーブル外径と導体 O.D.許容範囲内
同心度は標準要件を満たしています
印刷は鮮明で、正確で、完全です
導体抵抗は20℃で検証
梱包も丁寧で、傷や配線の絡まりもありませんでした
電力開閉装置システム
風力発電設備
エネルギー貯蔵と新エネルギーシステム
船舶および船舶の電気システム
産業用配電設備
20年以上のケーブル製造と供給の経験
ヨーロッパの一流開閉装置会社への長期にわたるサプライヤー
風力発電、海洋、エネルギー貯蔵プロジェクトで広く使用されている製品
UL、AS5000、船級協会の承認などの複数の認証を取得
安定した品質を保証する充実した検査設備
