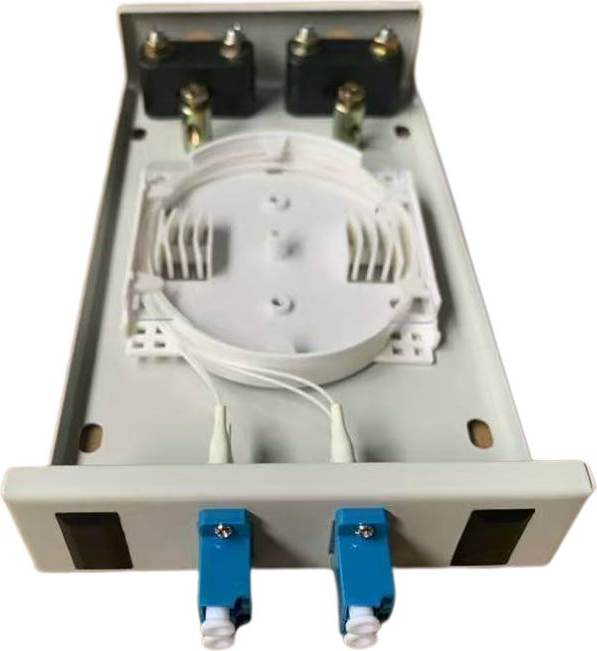

4＆8＆12＆24コアLC光ファイバー端子ボックス

4&8&12&24コアLC光ファイバー端子箱

I ．Application

製品は、光ケーブルの端子で使用できます。さまざまな種類と構造物の直径は18mmトレイ内です。

II。構造的特徴。

lすべてのプロパティインデックスは、National YD/T814-1996標準に準拠しています。

l 本体には冷間圧延鋼板を使用し、表面にはプラスチックの薄吹き技術を使用しています。強力な粘着力、芸術的で耐久性があります。

l 1 ～ 2 芯のケーブル入口と 1 ～ 48 芯のファイバー出口の特徴的な設計により、柔軟性が保証されます。

Lケーブルの入り口と繊維の出口は、柔軟性を高めるために油抵抗NBRで密閉されています。ユーザーは、入り口を刺して出口をかけることを選択できます。

l重複する繊維溶融トレイと個別の断熱材ユニットはコアの処分を行い、容量を拡大し、柔軟性があり、便利で安全です。

III． 主な技術仕様

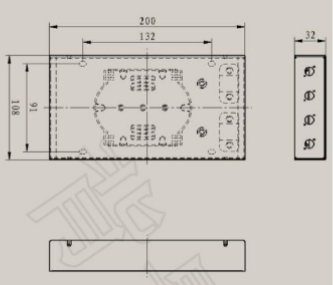

外形寸法：（長さ×幅×高さ）200×108×32

l 重量:1kg

l 光ファイバー巻き取り半径: ≥40mm

lファイバートレイの余分な損失：なし

lトレイに残っている繊維長：≥1.6m

l ファイバー容量: 8 コア

l作業温度：-400c〜 + 600c

L横方向耐性：500N

l耐衝撃性：750N

IV． 運営

lケーブルを剥がし、外側と内側のハウジングを外し、ゆるい契約チューブを脱いで、充填グリースを洗い流し、1.1°1.6m繊維と20℃40mmの鋼鉄コアを残します。

lケーブルプレッシングカードとケーブル、およびケーブルにスチールコアを強化します。

l ファイバーを溶解接続トレイに導き、熱収縮チューブと溶解チューブを接続ファイバーの 1 つに固定します。ファイバーを溶かして接続した後、熱収縮チューブと溶けたチューブを移動し、ステンレス（または石英）の強化コアスティックを固定し、接続点がハウジングパイプの中央にあることを確認します。パイプを加熱して2つを1つにします。保護されたジョイントをファイバ敷設トレイに置きます。（1つのトレイに12コアを敷設できます）

l 左側のファイバーを溶解接続トレイに均等に置き、巻き取ったファイバーをナイロンタイで固定します。トレイは下から上に向かって使用してください。すべてのファイバーを接続したら、最上層を覆って固定します。

lそれを配置し、プロジェクト計画に従ってアースワイヤを使用します。

カバーを閉めます。壁に設置することも、水平に設置することもできます。

v．packingリスト

l 端子ケース本体：PVC 1個

l 研磨サンドクロス: 1枚

lファイバーハウジング：2〜8 PC

lネクタイ：4本
